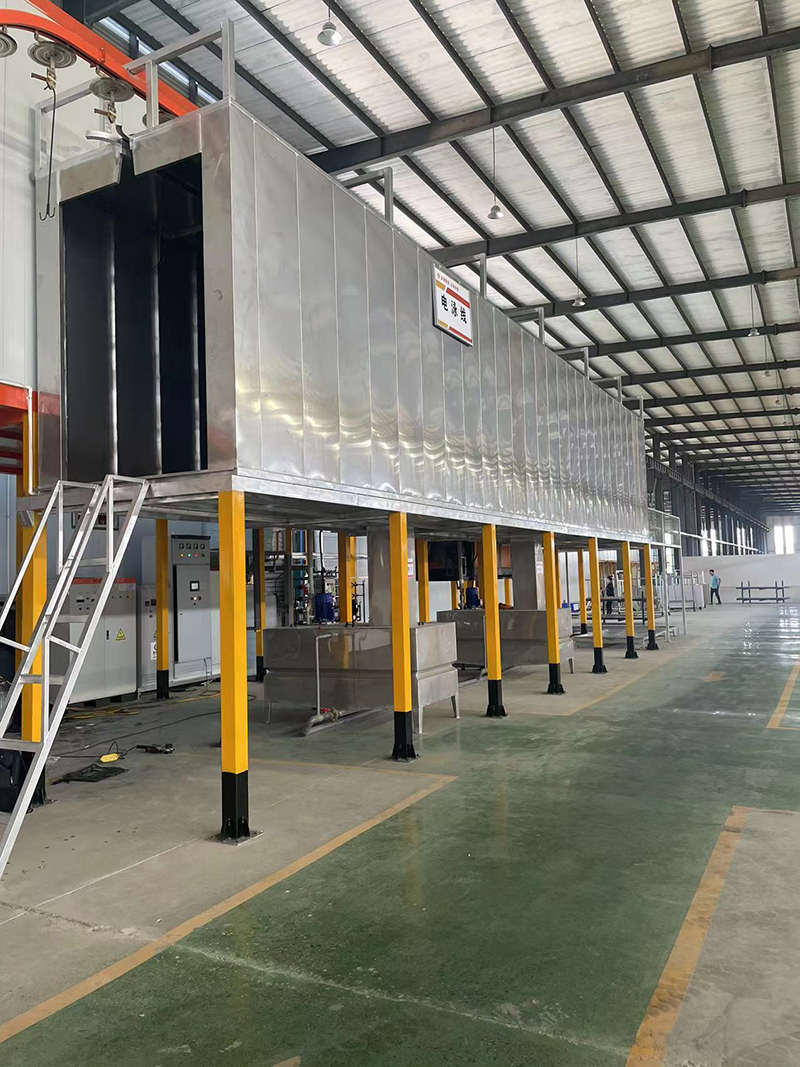

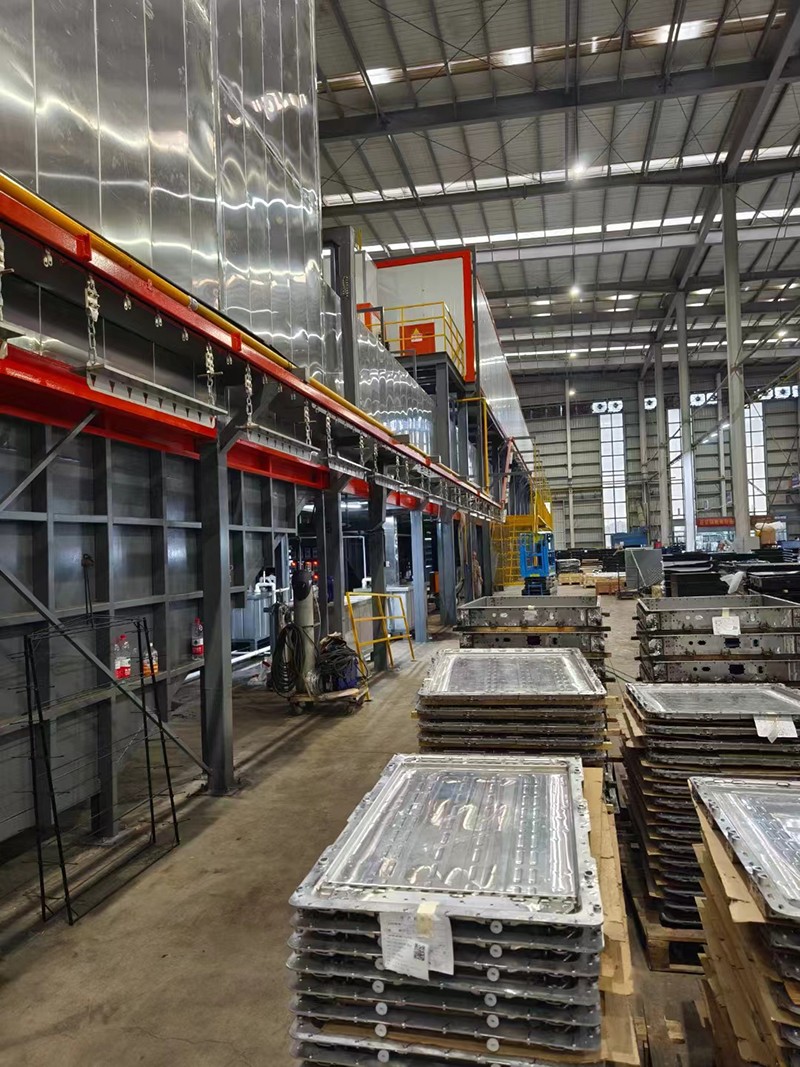

全自動電泳流水線

專業訂制全自動電泳流水線（根據產品尺寸、結構、鹽霧要求及廠地設計合理電泳涂裝流水線）

第一章設備設計參數

一、電泳流水線設計依據

序號	內容	參數

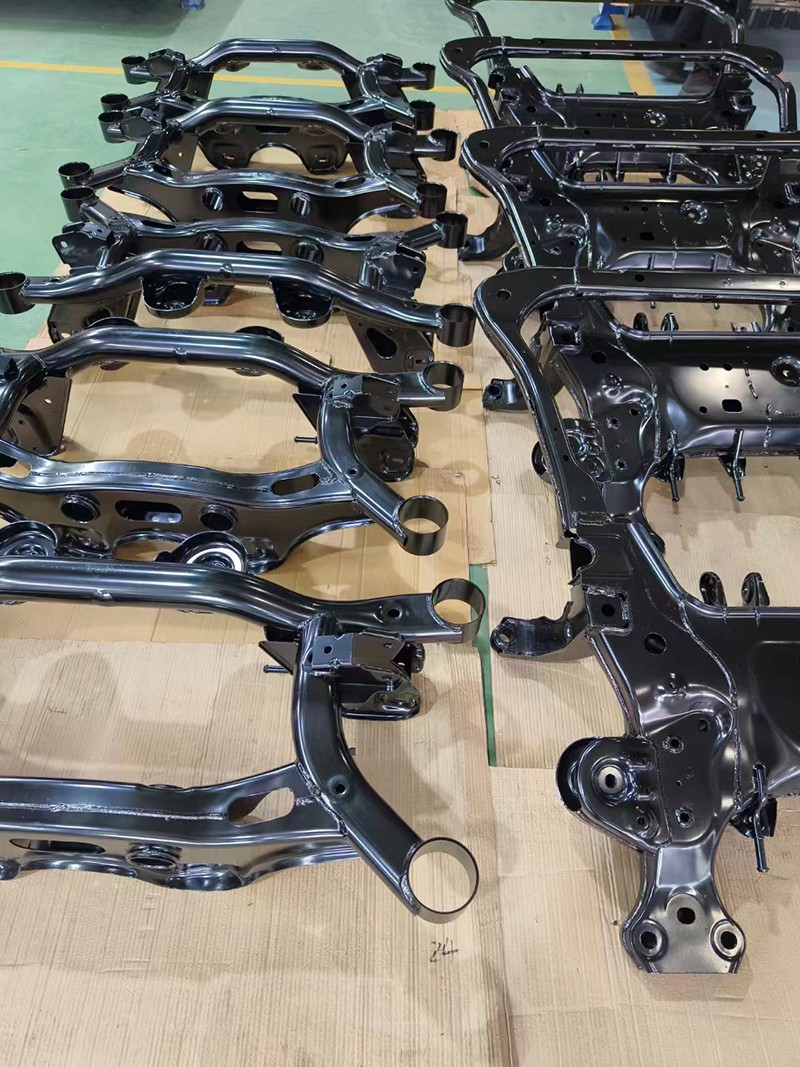

1	工件名稱	汽車配件
2	工件材質	冷板沖壓件
3	工件吊掛最大外尺寸	L0.5×W0.5×H1.0米
4	吊掛最大質量	30公斤
5	設計工藝線速度	2.0m/min
6	變頻可調線速度	（1～5m/min可調）
7	工件輸送方式	懸掛輸送
8	輸送機選用	QXG200
9	輸送機單點吊重	30公斤
10	生產方式	自動、連續式

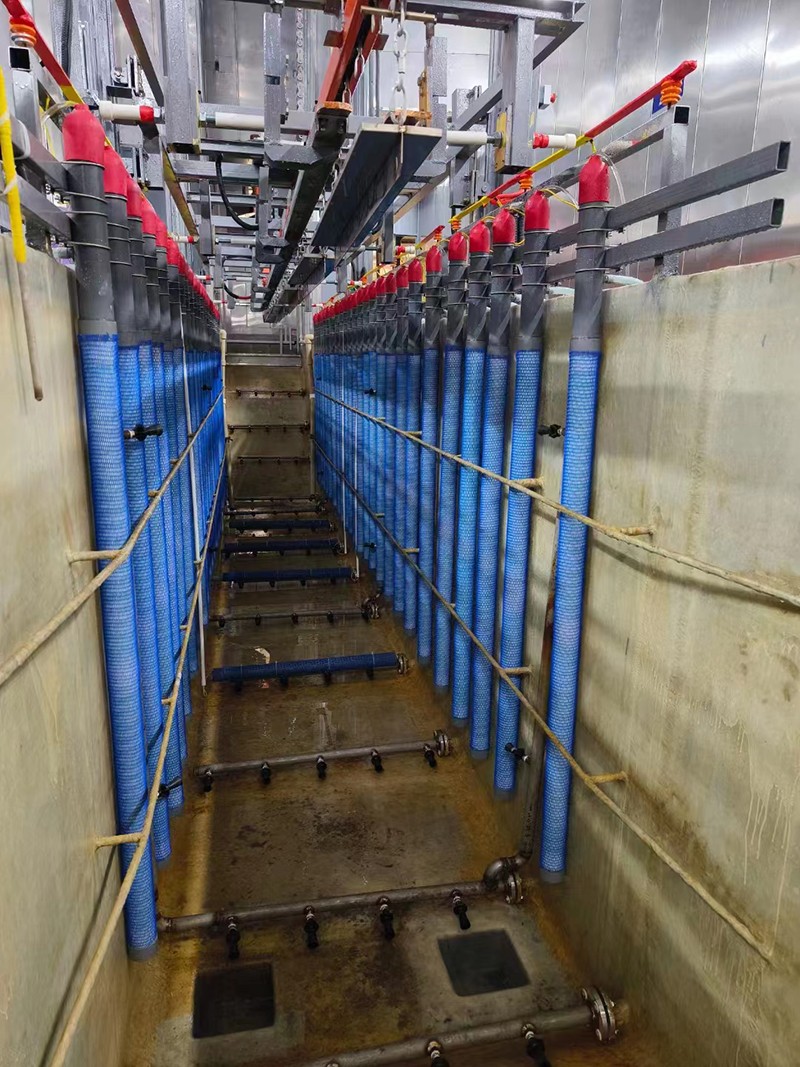

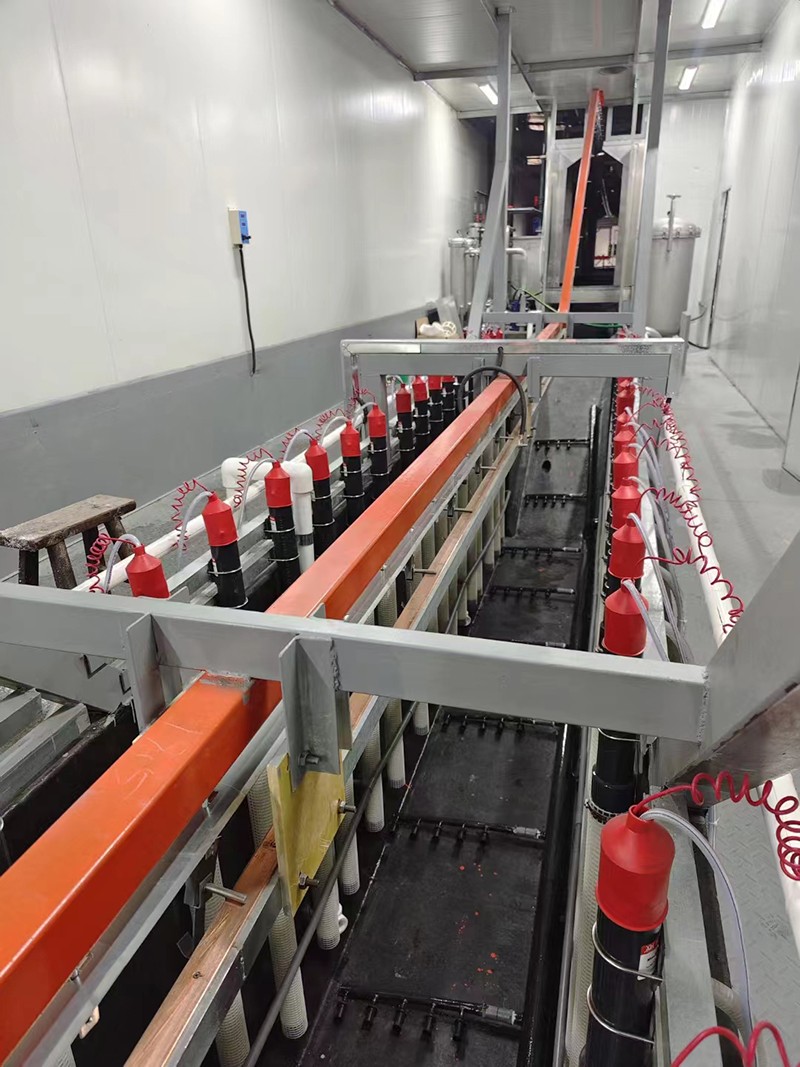

11	工件表面涂層涂覆方式	電泳漆：自動游浸涂覆
12	烘烤采用能耗方式	柴油
13	工件烘烤溫度	電泳漆：180-220℃
14	工件烘烤時間	電泳漆：熱風循環固化30分鐘
15	工件冷卻方式	常溫自然冷卻

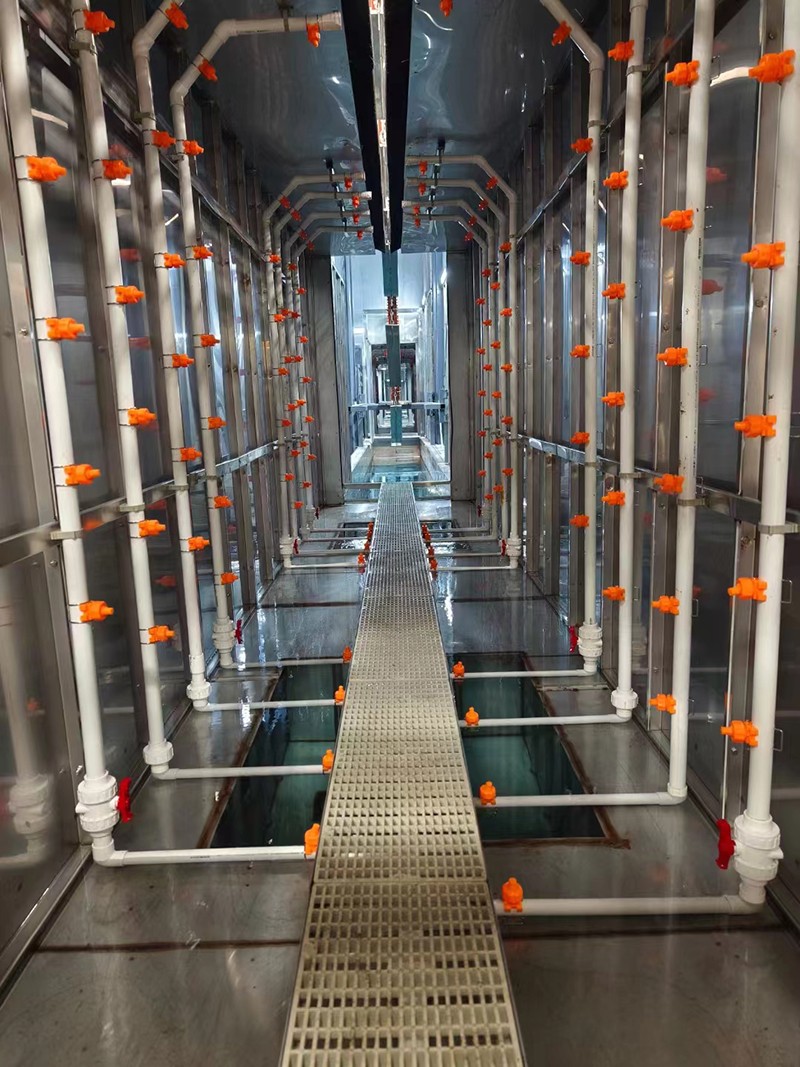

16	前處理脫脂熱源	采用柴油燃燒機尾氣能耗利用
17	使用能源	工業用電：AV380V，50Hz 工業用水：供水壓力0.1-0.25MPa 壓縮空氣：供氣壓力0.5-0.7MPa 含油量≤0.01mg/m³ 顆粒尺寸≤0.1μm，固體含量≤0.01mg/m³，露點：-20℃ 天然氣：供氣壓力0.4-0.8MPa
18	設備綜合作業率	80%
19	廠房有效面積	見設備平面布置圖
